Dreieckige Struktur "Veleta"
Die dreieckige Struktur "Veleta" wird verwendet, um die PV-Module auf einer waagerechten Fläche oder mit einer minimalen Neigung zu befestigen. Sie verleiht den Modulen eine Neigung, die der Summe aus dem Winkel des Dreiecks (standardisiert zwischen 10° und 35° in 5°-Schritten) und der Neigung der Fläche entspricht.
Die Module werden mit den End und Mittlereklemmen an den Profilen befestigt, diese Profile wiederum mit den mitgelieferten Spezialschrauben an den Dreiecken. Je nach Dachfläche werden die Dreiecke direkt darauf oder auf dem HD-Profil plus der FL120-Befestigung befestigt.
Je nach Art des Daches (Ziegel, Keramikziegel, Sandwichblech, Wellblech, Einfachblech, Terrassendach usw.) sind die entsprechenden Schrauben zu verwenden*. (Nicht im Angebot enthalten.)
Dreieckiger Halter für flache oder leicht geneigte Dächer
- Leichtes und nicht-leichtes Flachdach (Unterkonstruktion).
- Verankerung an Beton und Metallbändern.
- Vormontiertes System.
- Für Module bis zu einer Breite von 1150 mm und einer Dicke von 30, 33, 35 bis 40 mm.
- Anordnung der Module in waagerechter oder senkrechter Richtung.
- Ankerschrauben NICHT enthalten.
- Verfügbarkeit einer allmählichen Neigung.

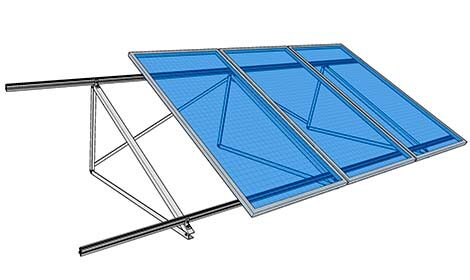

Senkrechte dreieckige Struktur

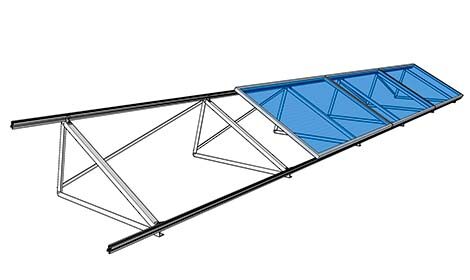

Waagerecht mit Querstreben

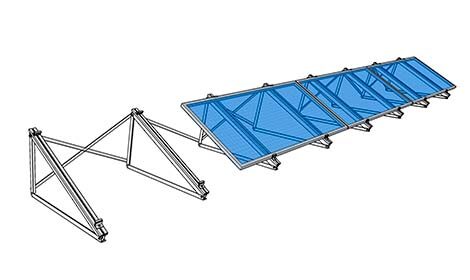

Waagerecht ohne Querstreben
